时间:2014-05-05 16:08来源:未知 作者:admin
FLY-Y003Y全自动翻盖合紧机简介

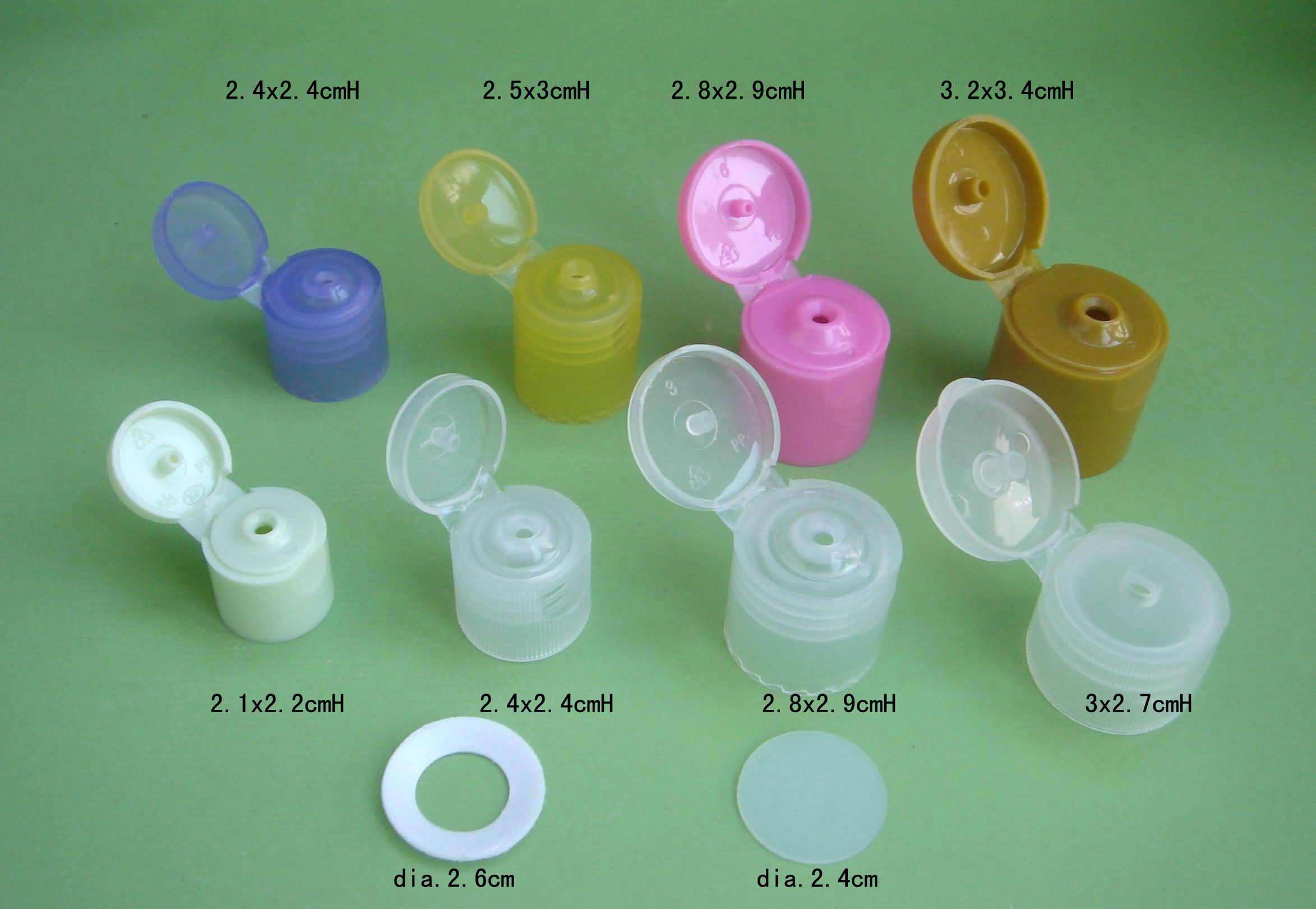

目前，塑料瓶蝶盖在洗发水瓶和化妆瓶上应用非常广泛, 塑料瓶蝶盖目前都是通过注塑机生产出来,注塑出来时蝶盖是打开状态,而成品却要在注塑后把盖子翻过来合紧,注塑出来马上合紧是最理想的,有些蝶盖在翻盖合 紧前要进行检测不良品和点油工序,目前这些工序都是人工完成,由于目前人工成本上涨,用工难招等原因,大大影响了塑料瓶蝶盖生产效率.
针对上述不足，东莞市合翔自动化科技有限公司发明了一种注塑、翻盖合紧、不良品检测、点油于一体并全自动完成的机器装置，能让大大提高生产效率，降低生产成本，彻底解决用工难的问题。
为实现上述目的，所提供的技术方案是：
一种塑料瓶蝶盖全自动生产装置，其中包括注塑机，机械手，特殊治具，全自动翻盖合紧机，收料盒。所述的全自动翻盖合紧机放在注塑机侧边，机械手放在注塑 机上方，特殊治具安装在机械手上，收料盒放在全自动翻盖合紧机下方。塑料瓶蝶盖注塑成形后，通过机械手和特殊治具把产品取出并放到全自动翻盖合紧机上进行 不良品检测、点油、翻盖，最后把合格品全自动放入收料盒中。
特点：省人力，全自动化作业，通用性广，一台机适用于多种产品（d50以下的盖子都可以做），综合效率高。
全自动翻盖合紧机功能如下：
一种全自动翻盖合紧机（简称翻盖机）实现全自动点油、翻盖、放料的装置，其中包括送料机构，点油机构，翻盖机构，压盖机构，放料机械手及收料盒。所述的 送料机构移动到机械原点后接住注塑机械手上的塑料瓶蝶盖（ 注塑机械手必须保证把蝶盖送到送料机构的治具中），送料机构通过电机驱动移送产品到点油机构位，点油笔对蝶盖中间孔进行点油作业。点油完成后，送料机构把 产品移送到翻盖机构，首先一次翻盖机构进行预先翻盖作业，完成后马上进行二次翻盖作业，此时产品已翻成，但是有部分没有合紧。送料机构把产品移送到压盖机 构的位置，通过气缸进行压盖合紧，并达到工艺要求，再通过放料机械手把产品全部移送到收料盒中，送料机构返回原点循环作业到指定产能停机。
FLY-Y003Y翻盖机技术参数表
电 源 ： 1￠/220V 50 HZ
电源容量： 0.7KVA
适用机械手： 客户指定
驱动方式： 气动/电动
控制系统： 可编程式电脑控制
适用模具： 双排一出十二以下
排位尺寸： 320X100mm以下
适用产品： 直径小于50mm碟盖
空循环时间： 小于19秒
工作气压： 5Kgf/cm²
空气消耗量： 22NI/cycle
净重(kg)： 200-250
